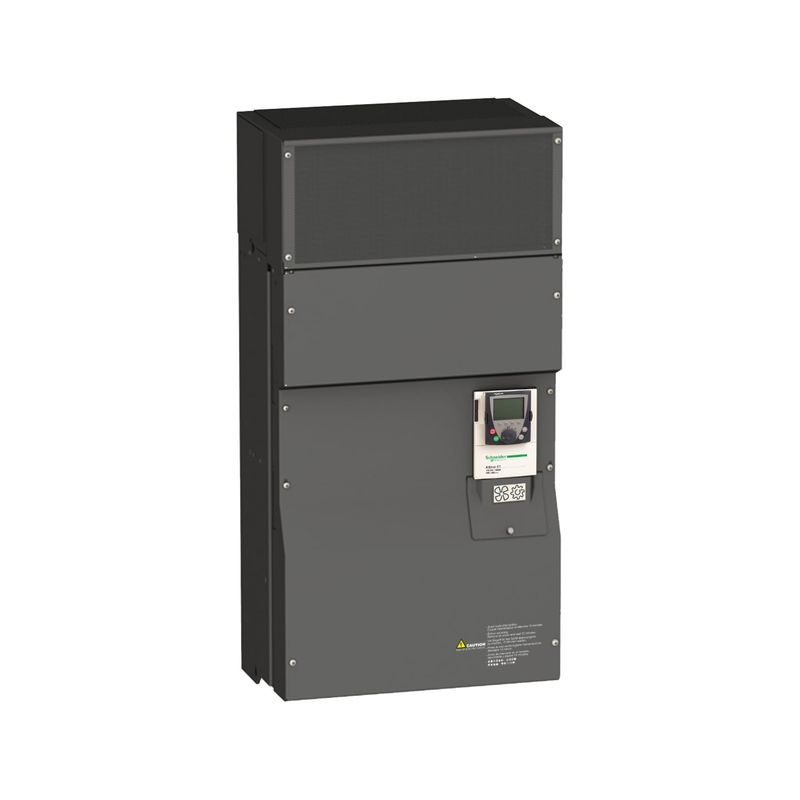

Principal linha de produto Altivar 61 tipo de produto ou componente Propulsor de velocidade variável aplicação específica do produto Máquina de bombeamento e ventilação nome do componente ATV61 alimentação do motor kW 55 kW, trifásico a 200...240 V alimentação do motor cv 75 hp, trifásico a 200...240 V power supply voltage 200...240 V - 15...10 % supply number of phases Trifásico corrente da linha 173 A of 240 V trifásico 55 kW / 75 hp 200 A of 200 V trifásico 55 kW / 75 hp filtro EMC Sem filtro EMC Tipo de montagem Com dissipador potência aparente 71,9 kVA a 240 V trifásico 55 kW / 75 hp maximum prospective line Isc 35 kA of trifásico corrente momentânea máxima 265,2 A of 60 s, trifásico frequência de comutação nominal 2,5 kHz frequência de comutação 2,5...12 kHz ajustável 2,5...12 kHz com asynchronous motor control Relação tensão/frequência - Economia de Energia, U/f ao quadrado Controle vetorial de fluxo sem sensor. padrão Relação de tensão/frequência, 2 pontos Relação de tensão/frequência, 5 pontos perfil de controle de motor síncrono Controle vetorial sem sensor, padrão Protocolo da porta de comunicação CANopen Modbus tipo de polarização Sem impedância of Modbus placa de opção Placa de comunicação of APOGEE FLN Placa de comunicação of BACnet Placa de comunicação of CC-Link Controlador dentro da placa programável Placa de comunicação of DeviceNet Placa de comunicação of Ethernet/IP Placa de comunicação of Fipio Placa de extensão de E/S Placa de comunicação of Interbus-S Placa de comunicação of LonWorks Placa de comunicação of METASYS N2 Placa de comunicação of Modbus Plus Placa de comunicação of Modbus TCP Placa de comunicação of Modbus/Uni-Telway Placa multibomba Placa de comunicação of Profibus DP Placa de comunicação of Profibus DP V1 Complementar destino do produto Motores síncronos Motores assíncronos power supply voltage limits 170…264 V power supply frequency 50..60 Hz - 5...5 % power supply frequency limits 47,5...63 Hz corrente de saída contínua 221 A a 2,5 kHz, 230 V - trifásico frequência de saída 0,1…500 Hz intervalo de velocidades 1…100 no modo de ciclo aberto, sem retorno de velocidade precisão da velocidade +/- 10% do deslize nominal 0,2 Tn a Tn sem retorno de velocidade precisão de torque +/- 15 % no modo de ciclo aberto, sem retorno de velocidade sobretorque temporário 130 % do torque nominal do motor +/- 10 % of 60 s torque de frenagem <= 125% com resistor de frenagem 0.3 sem resistor de frenagem retorno de regulamento Regulador PI de frequência compensação da diferença de velocidade do motor Ajustável Automático seja qual for a carga Pode ser suprimido Não disponível na relação de tensão/frequência (2 ou 5 pontos) diagnostic 1 LED (Vermelho) para tensão da unidade tensão de saída <= tensão da fonte de alimentação electrical isolation Entre os terminais de alimentação e de controle type of cable for mounting in an enclosure Com um kit IP21 ou IP31: 3 fioscabo IEC a 40 °C, cobre 70 °C / PVC Com kit UL Tipo 1: 3 fioscabo 508 UL a 40 °C, cobre 75 °C / PVC Sem kit de montagem: 1 fioscabo IEC a 45 °C, cobre 70 °C / PVC Sem kit de montagem: 1 fioscabo IEC a 45 °C, cobre 90 °C / XLPE/EPR conexão elétrica Terminal 2,5 mm² / AWG 14 (EA-/EA1+, EA2, SA1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, ENER) Terminal 2 x 100 mm² / 2 x 250 kcmil (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3) Terminal 60 mm² / 250 kcmil (PA, PB) Terminal 2 x 100 mm² / 2 x 250 kcmil (PC/-, PO, PA/+) torque de aperto 0,6 N.m (EA-/EA1+, EA2, SA1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, ENER) 24 N.m, 212 lb.pol (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3) 41 N.m, 360 lb.pol (PC/-, PO, PA/+) 12 N.m, 106 lb.pol (PA, PB) alimentação Alimentação interna para potenciômetro de referência (1 a 10 kOhms): 10,5 V CC, +/- 5 %, <10 mA com proteção contra sobrecargas e curtos-circuitos Alimentação interna: 24 V CC (21…27 V), <200 mA com proteção contra sobrecargas e curtos-circuitos Alimentação externa: 24 V CC (19…30 V) número de entrada analógica 2 tipo da entrada analógica EA1-/EA1+ tensão diferencial bipolar: +/- 10 V CC 24 V máx., Resolução 11 bits + sinal EA2 corrente configurável através de software: 0..20 mA, Impedância: 242 Ohm, Resolução 11 bits EA2 tensão configurável através de software: 0..10 V CC 24 V máx., Impedância: 30000 Ohm, Resolução 11 bits sampling time 2 ms +/- 0,5 ms (EA1-/EA1+) - entrada analógica 2 ms +/- 0,5 ms (EA2) - entrada analógica 2 ms +/- 0,5 ms (SA1) - saída analógica 2 ms +/- 0,5 ms (LI1...LI5) - entrada discreta 2 ms +/- 0,5 ms (LI6)se configurado como entrada lógica - entrada discreta absolute accuracy precision +/- 0.6 % (EA1-/EA1+ para uma variação de temperatura de 60 °C +/- 0.6 % (EA2 para uma variação de temperatura de 60 °C +/- 1 % (SA1 para uma variação de temperatura de 60 °C erro de linearidade +/- 0,15% do valor máximo (EA1-/EA1+) +/- 0,15% do valor máximo (EA2) +/- 0.2 % (SA1) número de saída analógica 1 tipo da saída analógica SA1 corrente configurável através de software way(s) 0..20 mA, Impedância: 500 Ohm, Resolução 10 bits SA1 tensão configurável através de software way(s) 0..10 V CC, Impedância: 470 Ohm, Resolução 10 bits SA1 saída lógica configurável por software 10 V, 20 mA número de saída digital 2 tipo de saída digital Lógica do relé configurável: (R1A, R1B, R1C NA/NF - 100000 ciclos Lógica do relé configurável: (R2A, R2B NA - 100000 ciclos maximum response time <= 100 ms no STO (Desligamento Seguro do Torque) R1A, R1B, R1C <= 7 ms, Tolerância +/- 0,5 ms R2A, R2B <= 7 ms, Tolerância +/- 0,5 ms corrente de comutação mínima 3 mA a 24 V CC of lógica do relé configurável corrente de comutação máxima R1, R2: 2 A a 250 V CA indutivo carga, cos phi = 0,4 e L/R = 7 ms R1, R2: 2 A a 30 V CC indutivo carga, cos phi = 0,4 e L/R = 7 ms R1, R2: 5 A a 250 V CA resistivo carga, cos phi = 1 e L/R = 0 ms R1, R2: 5 A a 30 V CC resistivo carga, cos phi = 1 e L/R = 0 ms número de entrada digital 7 tipo de entrada digital Programável (LI1...LI5)24 V CC (<= 30 V) , com PLC de nível 1 - 3500 Ohm Configurável por interruptor (LI6)24 V CC (<= 30 V) , com PLC de nível 1 - 3500 Ohm Sonda PTC configurável por interruptor (LI6)0…6 Sondas - 1500 Ohm Entrada de segurança (ENER)24 V CC (<= 30 V) - 1500 Ohm lógica de entrada digital Lógica negativa (coletor) (LI1...LI5), > 16 V (estado 0), < 10 V (estado 1) Lógica positiva (fonte) (LI1...LI5), < 5 V (estado 0), > 11 V (estado 1) Lógica negativa (coletor) (LI6)se configurado como entrada lógica, > 16 V (estado 0), < 10 V (estado 1) Lógica positiva (fonte) (LI6)se configurado como entrada lógica, < 5 V (estado 0), > 11 V (estado 1) rampas de aceleração e desaceleração S, U ou personalizado Linear ajustável separadamente de 0,01 a 9000 s Adaptação auto. da rampa se excedido o poder de frenagem, através da resistência frenagem até à paralisação Por injeção CC tipo de proteção Contra ultrapassagem do limite de velocidade: unidade Contra perda de fase de entrada: unidade Abertura no circuito de controle: unidade Interrupções da fase de entrada: unidade Sobretensão de linha de alimentação: unidade Subtensão de alimentação de linha: unidade Sobrecorrente entre fases de saída e terra: unidade Proteção contra sobreaquecimento: unidade Sobretensões no barramento CC: unidade Remoção de potência: unidade Curto-circuito entre fases do motor: unidade Proteção térmica: unidade Interrupção da fase do motor: motor Remoção de potência: motor Proteção térmica: motor resistência de isolamento > 1 MOhm 500 V CC em 1 minuto à terra resolução de frequência Entrada analógica: 0,024/50 Hz Unidade visor: 0,1 Hz tipo de conector 1 RJ45 (na face frontal) of Modbus 1 RJ45 (no terminal) of Modbus SUB-D 9 macho em RJ45 of CANopen interface física 2 fios RS 485 para Modbus estrutura de transmissão RTU of Modbus taxa de transmissão 4800 bps:; 9600 bps; 19200 bps; 38,4 Kbps of Modbus no terminal 9600 bps, 19200 bps of Modbus na face frontal 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps of CANopen formato de dados 8 bits, 1 paragem, paridade par of Modbus na face frontal 8 bits, ímpar, par ou paridade não configurável of Modbus no terminal número de endereços 1…127 para CANopen 1…247 para Modbus método de acesso Escravo CANopen gravação CE posição de operação Vertical +/- 10 graus peso do produto 84 kg largura 320 mm altura 920 mm profundidade 377 mm Meio ambiente nível de ruído 60,5 dB conforme 86/188/CEE força dielétrica 2830 V CC entre a terra e os terminais de alimentação 4230 V CC entre os terminais de controle e de alimentação compatibilidade eletromagnética Teste de imunidade de radiofrequência conduzida Nível 3 conforme IEC 61000-4-6 Teste de imunidade contra transientes / rajadas elétricas nível 4 conforme IEC 61000-4-4 Teste de imunidade contra descarga eletrostática Nível 3 conforme IEC 61000-4-2 Teste de imunidade ao campo eletromagnético de radiofrequência com radiação Nível 3 conforme IEC 61000-4-3 Teste de imunidade contra quedas e interrupções da tensão conforme IEC 61000-4-11 Normas IEC 60721-3-3 classe 3C2 UL Tipo 1 Certificações do produto DNV NOM 117 UL GOST C-Tick CSA graus de poluição 3 conforme EN/IEC 61800-5-1 3 conforme UL 840 degree of proctection IP41 na parte mais alta para EN/IEC 60529 IP41 na parte mais alta para EN/IEC 61800-5-1 IP54 na parte mais baixa para EN/IEC 60529 IP54 na parte mais baixa para EN/IEC 61800-5-1 IP00 para EN/IEC 60529 IP00 para EN/IEC 61800-5-1 IP30 em peças laterais para EN/IEC 60529 IP30 em peças laterais para EN/IEC 61800-5-1 IP30 no painel frontal para EN/IEC 60529 IP30 no painel frontal para EN/IEC 61800-5-1 resistência à vibração 0,6 gn (f= 10…200 Hz) conforme EN/IEC 60068-2-6 1,5 mm pico-a-pico (f= 3…10 Hz) conforme EN/IEC 60068-2-6 resistência ao choque 7 gn para 11 ms conforme EN/IEC 60068-2-27 umidade relativa 5…95 % Sem condensação conforme IEC 60068-2-3 5…95 % sem goteiras conforme IEC 60068-2-3 temperatura ambiente do ar para funcionamento -10…50 °C (Sem redução de valor) 50…60 °C (com) temperatura ambiente para armazenamento -25…70 °C altitude de funcionamento <= 1000 m Sem redução de valor 1000...3000 m com degradação de corrente de 1% por 100 m * Imagem meramente ilustrativa*
