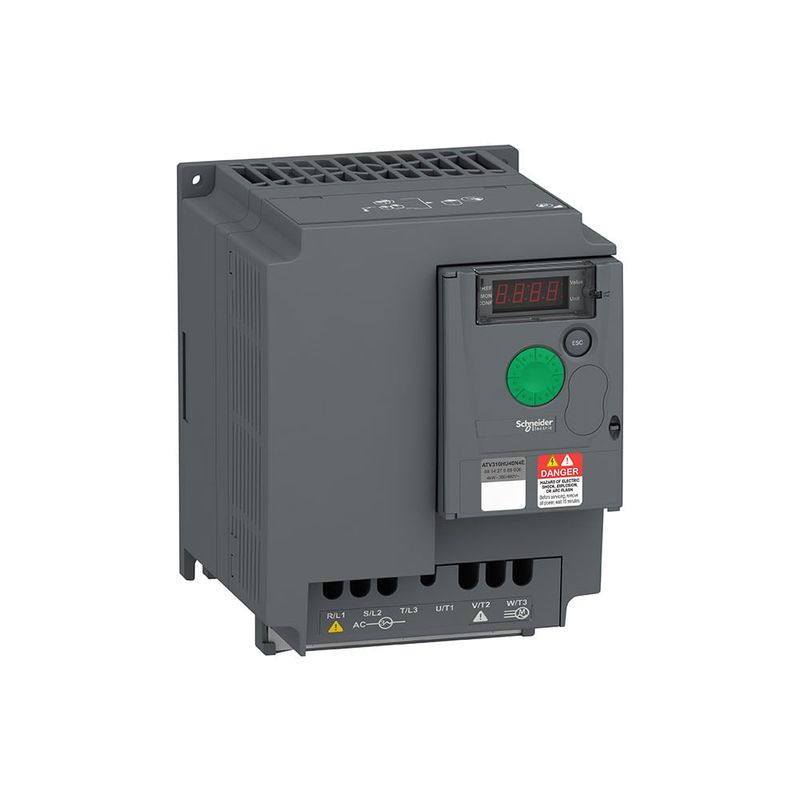

Inversor Altivar 310 380V 7,5 CV 12.6A ATV310HU55N4E - Schneider linha de produto Easy Altivar 310 tipo de produto ou componente Propulsor de velocidade variável aplicação específica do produto Máquina simples Tipo de montagem Com dissipador Nome abreviado do dispositivo ATV310 número de fases da rede Trifásico tensão nominal de fornecimento [Us] 380...460 V - 15...10 % alimentação do motor kW 5.5 kW alimentação do motor cv 7.5 hp nível de ruído 50 dB destino do produto Motores assíncronos quantidade por conjunto Conjunto de 1 filtro EMC Sem filtro EMC tipo de resfriamento Ventilador integrado frequência de alimentação 50/60 Hz +/- 5 % Protocolo da porta de comunicação Modbus tipo de conector RJ45 (na face frontal) of Modbus interface física 2 fios RS 485 para Modbus estrutura de transmissão RTU of Modbus taxa de transmissão 4800 bit/s 9600 bit/s 19200 bit/s 38400 bit/s número de endereços 1…247 para Modbus serviço de comunicação Read holding registers (03) 29 words Write single register (06) 29 words Write multiple registers (16) 27 words Read/write multiple registers (23) 4/4 words Read device identification (43) corrente da linha 14,3 A potência aparente 11,4 kVA linha potencial Isc 5 kA corrente de saída contínua 12,6 A a 4 kHz corrente momentânea máxima 18,9 A of 60 s dissipação de alimentação em W 141,54 W a In frequência de saída do propulsor de velocidade 0,5…400 Hz frequência de comutação nominal 4 kHz frequência de comutação 2...12 kHz adjustable intervalo de velocidades 1…20 sobretorque temporário 170…200 % relativo ao torque nominal do motor dependendo do calibre do inversor e tipo de motor torque de frenagem Até 150% do binário nominal do motor com resistor de frenagem a inércia elevada Up to 70 % of nominal motor torque without braking resistor tensão de saída 380...460 V trifásico conexão elétrica Terminal, capacidade de Fixação: 4 mm² (L1, L2, L3, PA/+, PB, U, V, W) torque de aperto 1,2…1,4 N.m isolamento Elétrico entre a potência e o controle alimentação Alimentação interna para potenciômetro de referência: 5 V (4,75…5,25 V)CC, <10 mA com proteção contra sobrecargas e curtos-circuitos Alimentação interna para entradas lógicas: 24 V (20,4…28,8 V)CC, <100 mA com proteção contra sobrecargas e curtos-circuitos tipo da entrada analógica Configurable current AI1 0...20 mA 250 Ohm Configurable voltage AI1 0...10 V 30 kOhm Configurable voltage AI1 0...5 V 30 kOhm constante temporal 20 ms +/- 1 ms for reference change posição de operação Vertical +/- 10 graus altura 151 mm largura 140 mm profundidade 184 mm peso do produto 1,8 kg *Imagem meramente ilustrativa*
