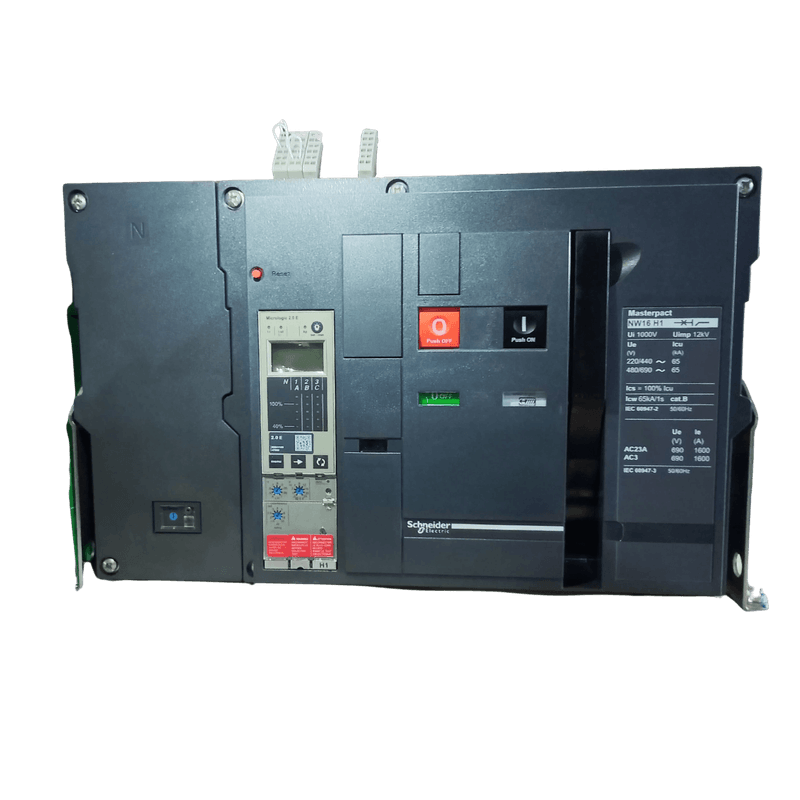

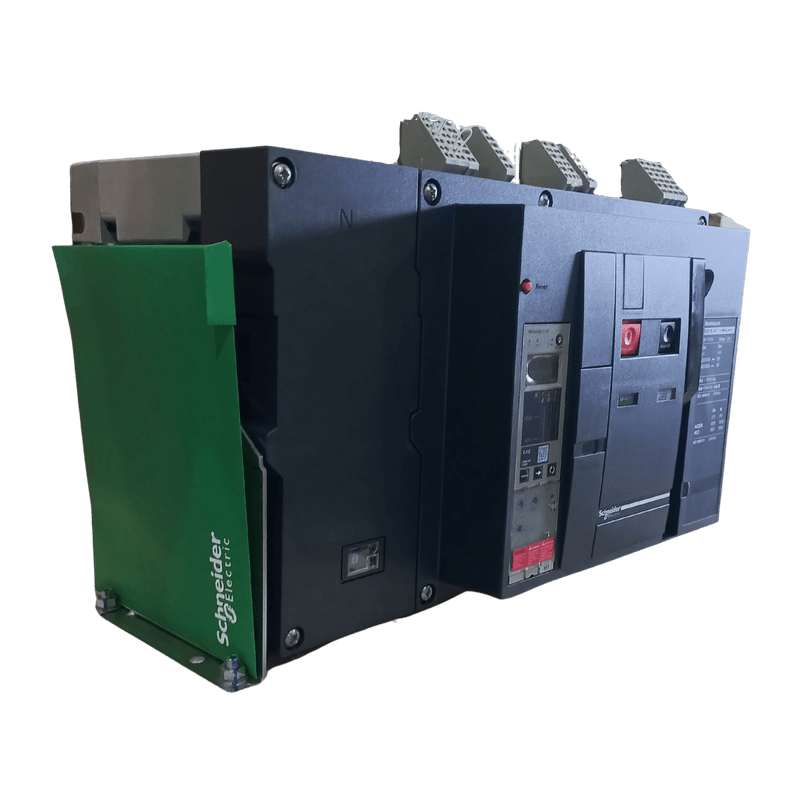

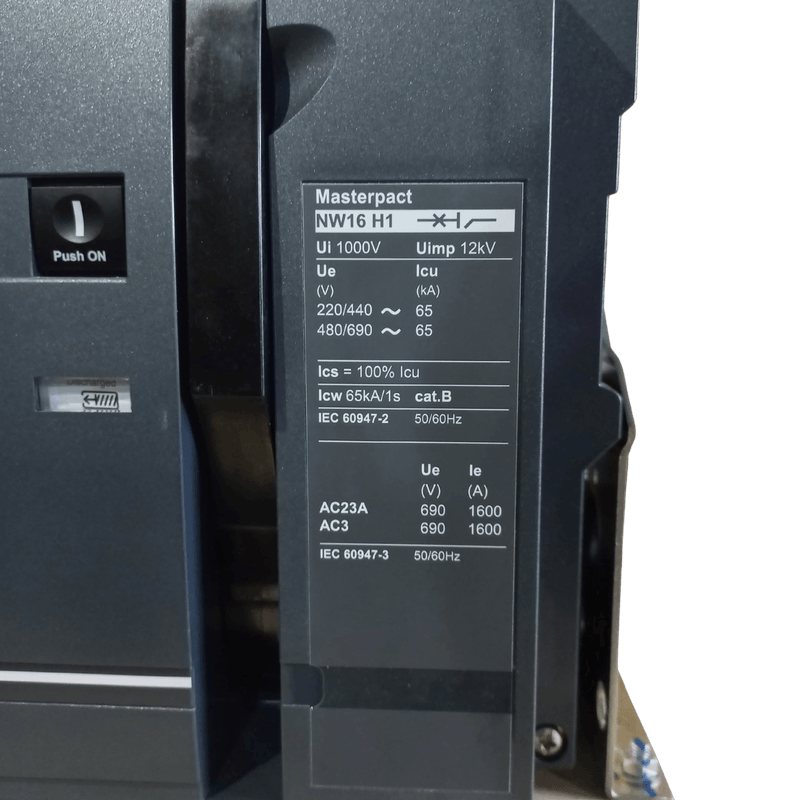

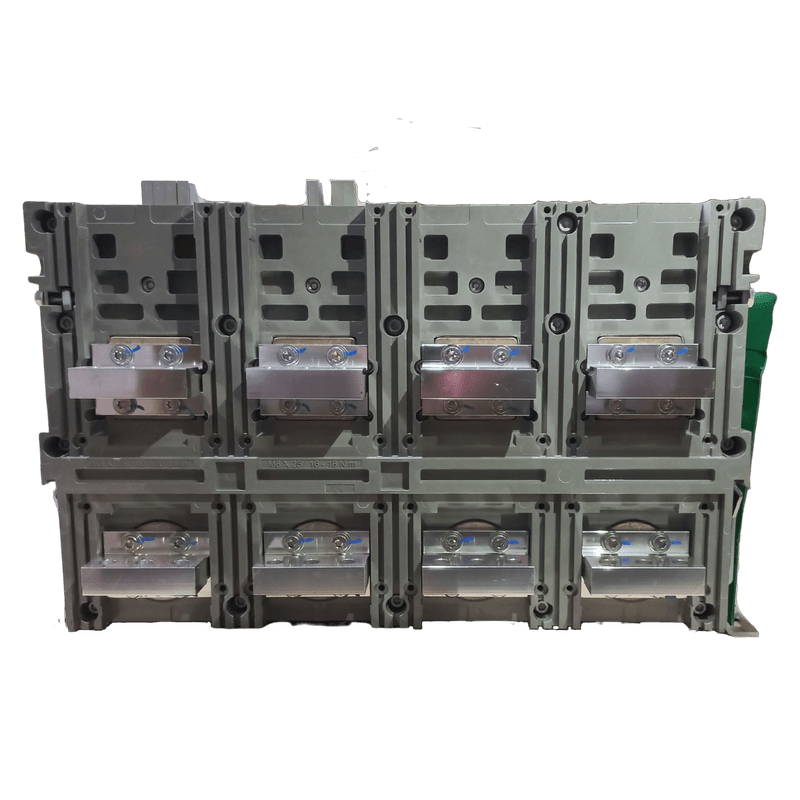

Disjuntor I. Tetrapolar 800-1600A FX MIC2.0E NW16H1 BA+BF+MOT. 220V - Schneider * Produto acompanha , Bobina de abertura,bobina de fechamento e motor. Principal Linha MasterPacT Nome do produto Masterpact NW Nome do disjuntor MasterPact NW16H1 Tipo de produto ou componente Disjuntor Aplicação do dispositivo Power distribution protection Descrição de polos 4P Control unit Sem unidade de controlo [In] corrente nominal 1600 A a 40 °C Performance type H1 65 kA 440 V CA [Ue] tensão de operação nominal 690 V CA 50/60 Hz Adequação para isolamento Sim conforme EN/IEC 60947-2 Selectivity category Categoria B Tipo de controle Botão não luminoso Modo de montagem Prolongamento Complementar [Icu] rated ultimate short-circuit breaking capacity 65 kA a 220/415 V CA 50/60 Hz 65 kA a 440 V CA 50/60 Hz 65 kA a 525 V CA 50/60 Hz 65 kA a 690 V CA 50/60 Hz [Ics] capacidade de corte nominal em serviço 65 kA a 220/415 V CA 50/60 Hz 65 kA a 440 V CA 50/60 Hz 65 kA a 525 V CA 50/60 Hz 65 kA a 690 V CA 50/60 Hz [Icw] corrente nominal de curta duração admissível 65 kA 1 s 36 kA 3 s [Icm] capacidade de fechamento nominal em curto-circuito 143 kA 220/415 V CA a 50/60 Hz 143 kA 440 V CA a 50/60 Hz 143 kA 525 V CA a 50/60 Hz 143 kA 690 V CA a 50/60 Hz Sensor rating 800 A 1600 A [Ui] tensão de isolamento nominal 1000 V CA 50/60 Hz [Uimp] tensão suportável de impulso nominal 12 kV Dissipação de energia em W 390 W Tempo máximo de frenagem 25 ms Tempo de fechamento 70 ms Suporte de montagem Placa posterior Rails Conexões da parte de cima Frontal Rear Conexão na parte inferior Frontal Posterior Passo de conexão 115 mm Durabilidade mecânica 12500 ciclos sem manutenção 25000 ciclos com a manutenção Durabilidade elétrica 10000 ciclos 440 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-2 10000 ciclos 690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-2 CA -23A: 10000 ciclos 440 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3 CA -23A: 10000 ciclos 690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3 CA-3: 6000 ciclos 440/690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3 Altura 439 mm Largura 441 mm Profundidade 395 mm Peso líquido 90 kg Normas EN/IEC 60947-1 EN/IEC 60947-2 * Imagem meramente ilustrativas
